GTJ11系列PCB引脚式超小型交流固态继电器

一、产品概述

产品构成的描述及结构特点（结构概要说明）：

本产品由接线系统，电子控制系统，半导体开关器件系统，绝缘系统四部分组成。

1) 接线系统，由直流控制电压输入引脚，工频交流电压的电压输出引脚构成。

2) 电子控制系统由输入控制电路，光电耦合与电隔离电路构成。

3) 半导体开关器件由双向可控硅组成。

4) 绝缘系统由环氧树脂，PBT外壳构成。

5) 产品型号及约定发热电流： GTJ11-1~3A

6) 框架绝缘材料名称及编号：  PBT201G30-202

7) 外形尺寸： 长×宽×高 29.5×15.5×14.5mm(不含引脚长度）

二、 产品型号

GTJ11-1~3A

三、固态继电器参数

  输入参数 (Input data)

(1) 输入控制电压（Input control voltage）:     3~12VDC

(2) 输入关断电压（Input off voltage）:     1VDC

(3) 输入开启电流（Input on voltage）:     ≥5mA

(4) 输入控制电流（Input control current）:    <25 mA

输出参数 （Output data）

(1) 额定工作电流（Rated operational current）:  1~3A

(2) 额定工作电压 (Rated operational voltage) :   24-380VAC

(3) 通态压降(UON):    ≤1.3VAC

(4) 断态漏电流(IOFF):    < 5mA

(5) 频率(f)： 50/60Hz

(6)工作温度范围（Topr）: -30～+80℃

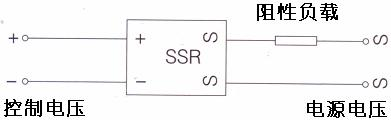

四、固态继电器电路应用图

五、注意事项

根据负载性质及负载额定电流固态继电器******输出电流参考值，进行如下选取：

1、 阻性负载：固态继电器******输出电流应为负载额定电流的2倍以上。

2、 感性负载：固态继电器******输出电流应为负载额定电流的3倍以上。

3、 若负载电流变动较大，选取固态继电器时，电流倍数适当增加。

4、 保证整个运行过程中，负载实际工作电流不能超过固态继电器的额定电流。

5、 为了防止负载短路导致固态继电器损坏，建议在负载回路中串入快熔丝。

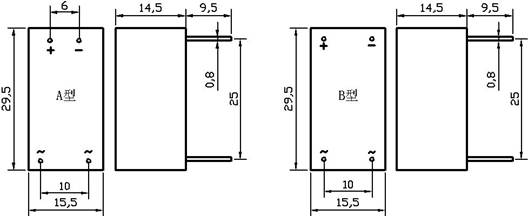

六、外形尺寸图

点击下载：

GTJ11系列PCB引脚式超小型交流固态继电器规格书.pdf
